Περιγραφή προϊόντων
687.5KVA συμπαραγωγή θερμότητας & δύναμης CHP φυσικού αερίου

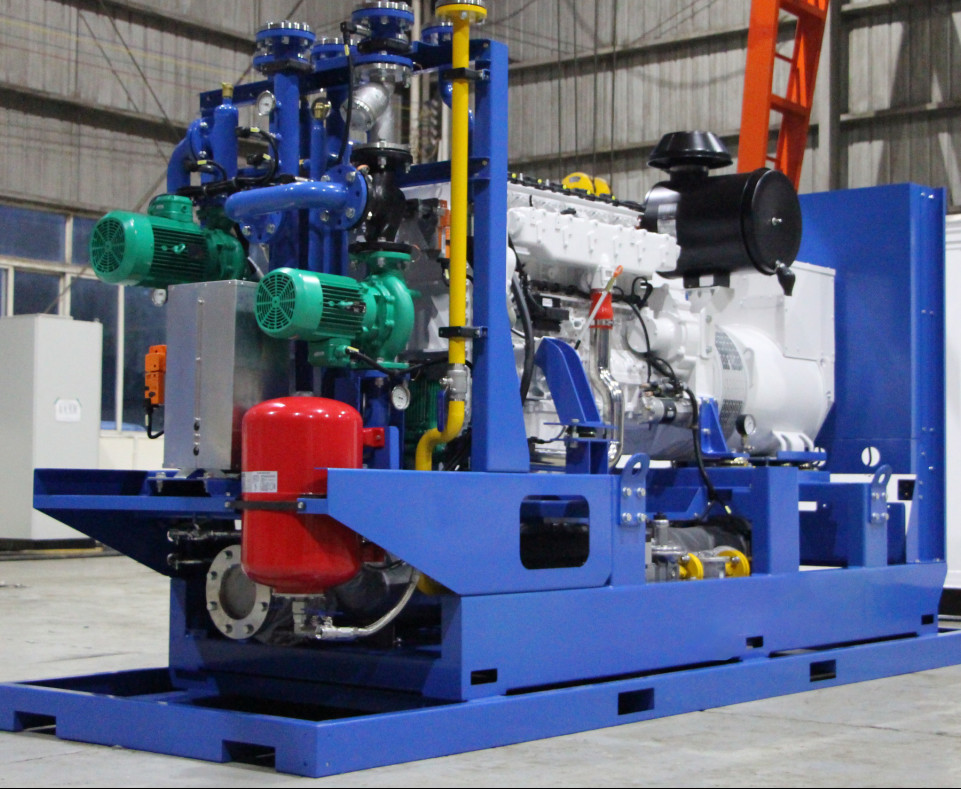

Περιγραφή της συμπαραγωγής θερμότητας & δύναμης CHP φυσικού αερίου 687.5KVA
Το σύστημα συμπαραγωγής θερμότητας & δύναμης CHP φυσικού αερίου 550kW επιλέγει τις μηχανές αερίου της Cummins ως κύρια δύναμη. Αυτή η μηχανή χρησιμοποιείται ευρέως στην ηλεκτρική παραγωγή φυσικού αερίου και βιοαερίων και είναι γνωστό για την απόδοση και την αξιοπιστία του.
Τα αεριώδη καύσιμα χρήσης συνόλου γεννητριών ως πόρο δύναμής του και μέσω της μηχανής μίζας για να μετατρέψει τη θερμική δύναμη στην ηλεκτρική ενέργεια. Το σύστημα ψύξης, το σύστημα λίπανσης, το σύστημα παροχής καυσίμων, το σύστημα ελέγχου, το σύστημα παραγωγής δύναμης, το σύστημα συγχρονισμού, η θερμότητα που ανακτούν το σύστημα και το πιάτο βάσεων είναι εξοπλισμένα. Είναι ένας ενσωματωμένος ηλεκτρικός εξοπλισμός παραγωγής και δέχεται επίσης τα διάφορα αεριώδη καύσιμα.
1) Η μηχανή αερίου συνδέεται με την κατοικία σφονδύλων της SAE εναλλακτών μέσω μιας ελαστικής σύζευξης ροπής και εγκαθίσταται έπειτα σε ένα στερεό πιάτο βάσεων. Το σύστημα μετριασμού κλονισμού εγκαθίσταται επίσης για να αποφύγει το κούνημα κατά τη λειτουργία.
2) Το σύνολο βαλβίδων αερίου, που περιλαμβάνει τη χειρωνακτική βαλβίδα σφαιρών, το μετρητή πίεσης, το φίλτρο και τη ρυθμίζοντας βαλβίδα πίεσης, είναι ενσωματωμένο στο πιάτο βάσεων.
3) Μηχανή αερίου
Η αποδεδειγμένη μηχανή αερίου ελέγχεται από το εισαγόμενο lean-burn σύστημα ελέγχου στενός-βρόχων αερίου που περιλαμβάνει το υψηλής ενέργειας σύστημα ανάφλεξης, αέριο-αποκλειστικός ρυθμιστής ταχύτητας, βαλβίδα ελέγχου ποσοστού ροής καυσίμων, μεταβλητό Venturi μίγμα. Το σύστημα βελτιστοποιείται επίσης από την επιχείρησή μας για να επιτύχει την υψηλές αξιοπιστία και την αποδοτικότητα.
4) Εναλλάκτης
Αξιόπιστος και αποδοτικός ο αβούρτσιστος αυτοερεθιζόμενος συγχρονισμένος εναλλασσόμενο ρεύμα εναλλάκτης επιλέγεται.
5) Η θερμότητα νερού σακακιών ανακτεί το σύστημα
Ο ανταλλάκτης θερμότητας είναι συγκολλώντας ανταλλάκτης θερμότητας πιάτων SS.
Τεχνικές παράμετροι
| Στοιχεία & & συμπαραγωγή θερμότητας & δύναμης CHP βιοαερίων τεχνολογίας κατασκευής 625KVA |
| Υπερφόρτωση 110% (ώρα) |
1 |
Παράγοντας τηλεφωνικής παρέμβασης (TIF) |
≤50 |
| Θέτοντας σειρά τάσης |
≥±5% |
Τηλεφωνικός αρμονικός παράγοντας (THF) |
≤2%, σύμφωνα με
BS4999
|
| Απόκλιση τάσης κατάστασης |
≤±1% |
Τεχνολογία κατασκευής
- Ειδικό ενωμένο στενά πλαίσιο βάσεων, εσωτερικοί μονωτές δόνησης και σχέδιο για ολόκληρη την ανύψωση
- Με το αριστοκρατικό χρώμα, την ανεκτή αντίσταση φωτεινότητας επίσης ενάντια στο γδάρσιμο και την παραμόρφωση
- Εγχειρίδιο εγκατάστασης, λειτουργία και συντήρηση manu-
πρόγραμμα καλωδίωσης Al
Πρότυπα και πιστοποιητικό
- ISO3046, ISO8528
- GB2820BS5000PT99, AS1359
- IEC34ISO9001: πιστοποίηση ποιοτικών συστημάτων του 2008
|
| Απόκλιση παροδικός-κρατικής τάσης |
-15%~20% |
| Χρόνος αποκατάστασης τάσης (σ) |
≤4 |
| Ανισορροπία τάσης |
1% |
| Κανονισμός συχνότητας κατάστασης |
±0.5% |
| Επιβάτης - κανονισμός κρατικής συχνότητας |
-15%~12% |
| Χρόνος αποκατάστασης συχνότητας (σ) |
≤3 |
| Ζώνη συχνότητας κατάστασης |
0,5% |
| Χρονική απάντηση αποκατάστασης (σ) |
0,5 |
| Ποσοστό διαστρεβλώσεων ημιτόνου κυματοειδούς τάσης γραμμών |
≤ 5% |
| |
|
| Ποσοστό ροής εξάτμισης |
3138kg/h |
| Θερμοκρασία καπνών απαλλαγής |
680℃ |
| Μέγιστο πίσω πίεση μπροστινών μερών |
5kPa |
| Εκπομπή (προαιρετική) |
|
| (Οξυγόνο φορτίων 5% 100%) NOX: |
< 500="" mg="">
|
| (Οξυγόνο φορτίων 5% 100%) CO/CH4 |
≤ 600 mg Nm3 |
| (Οξυγόνο φορτίων 5% 100%) NMHC |
≤ 125mg/Nm3 |
| Θόρυβος |
| SPL κατά 7m (τυποποιημένη περιβαλλοντική συνθήκη) |
500BG/108dB (α) & 500BGS/83dB (α) |
[1] εκπομπή μετά από τον καταλύτη.
| Στοιχεία απόδοσης εναλλακτών |
|
|
|
Στοιχεία μηχανών |
|
| Εμπορικό σήμα |
Mecc alte |
Εμπορικό σήμα μηχανών |
Baudouin (Weichai) |
| Πρότυπο |
ECO40-1.5L4B |
Πρότυπο |
12M33D690 |
| Εκτιμημένη τάση (Β) |
380 |
400 |
415 |
Τύπος |
Β τύπος-12 κύλινδρος, στροβιλοσυμπιεστής |
| Εκτιμημένη δύναμη (η) (KW) |
500 |
500 |
500 |
Άντεξε την απόσταση × (χιλ.) |
150 mm×185 χιλ. |
| Εκτιμημένη ικανότητα (η) (kVA) |
625 |
625 |
625 |
Μετατόπιση (Λ) |
39.2 |
| Ηλεκτρική αποδοτικότητα % (400V) |
96.8 |
96.8 |
96.8 |
Αναλογία πίεσης |
11 |
| Παράγοντας δύναμης |
|
0,8 |
|
Εκτιμημένη δύναμη παραγωγής |
690kW/1500rpm |
| Σύνδεση καλωδίων |
|
D/Y |
|
Μέγιστη κατανάλωση λιπαντικών (g/kW.h) |
0,3 |
| Κατηγορία μόνωσης στροφέων |
|
Χ |
|
Ελάχιστη εισαγωγή αέρα (kg/h) |
3012 |
| Η θερμοκρασία ποσοστού αυξάνει |
|
Φ |
|
Τρόπος ανάφλεξης |
Ηλεκτρικός έλεγχος, ενιαία ανεξάρτητη υψηλής ενέργειας ανάφλεξη κυλίνδρων |
| Μέθοδος διέγερσης |
Αβούρτσιστος |
Τρόπος ελέγχου καυσίμων |
Αδύνατο έγκαυμα, στενός έλεγχος βρόχων |
| περιστροφή/λεπτό (ελάχιστος-1) |
|
1500 |
|
Τρόπος κανονισμού |
Ηλεκτρικός έλεγχος |
| Κατηγορία προστασίας περιφράξεων |
|
IP23 |
|
Ψύξη |
Αναγκασμένη υδρόψυξη |
Πρότυπα συμμόρφωσης withGB755, BS5000, VDE0530, NEMAMG1-22, ied34-1, CSA22.2 και AS1359 εναλλακτών.
Σε περίπτωση ονομαστικών παραλλαγών τάσης κεντρικών αγωγών από ± 2%, ένας αυτόματος ρυθμιστής τάσης (AVR) πρέπει να χρησιμοποιηθεί.
