Περιγραφή προϊόντων
Ηλεκτρική γεννήτρια δύναμης συμπαραγωγής CHP γεννητριών φυσικού αερίου 1200KW Baudouin
Περιγραφή
Γεννήτριες αερίου
Οι μηχανές αερίου Weichai 16M33D1280NG και mecc alte οι εναλλάκτες ECO46 επιλέγονται. Σε έναν θόλο, μια γεννήτρια αερίου 1.2MW, ένα οριζόντιο σύστημα ψύξης και ένα σύστημα ελέγχου είναι ενσωματωμένες. Ο θόλος είναι άμμος και catkin απόδειξη. Το σχέδιο ελέγχου ζώνης θερμοκρασίας επιτρέπει τη γεννήτρια χρησιμοποιείται κανονικά στη σειρά θερμοκρασίας -30℃ σε 50℃.
Η συνολική ικανότητα εγκαταστάσεων παραγωγής ενέργειας είναι 12MW και όλες οι γεννήτριες συνδυάζονται. Οποιεσδήποτε από τις γεννήτριες μπορούν να είναι εφεδρικό σύνολο που επιτρέπει την επείγουσα μετατόπιση οποιασδήποτε άλλησδήποτε γεννήτριας. Ένας διακόπτης απομονώσεων εγκαθίσταται για κάθε μια από τη γεννήτρια που θα απομονώσει οποιαδήποτε γεννήτρια αερίου όταν χρειάζεται.
Πρότυπο γεννητριών: EW-1200ngb-1/4A.
1.2MW σχέδιο γεννητριών αερίου
Θόλος
Ο 30 πόδια μακρύς θόλος σχεδιάζεται αποκλειστικά για τη γεννήτρια 1.2MW. Η επιφάνεια ντύνεται από το πολυουρεθάνιο που λάμπει και ένδυση-αντιστέκεται. Στο θόλο, υπάρχει γραφείο ελέγχου, καμπίνα γεννητριών, κολπίσκος αέρα/φιλτράροντας σύστημα εξόδου. Στην κορυφή του θόλου, υπάρχει οριζόντιο σύστημα ψύξης. Ο εφοδιασμός υγραερίου τίθεται από τη μία πλευρά και το καλώδιο τροφοδοσίας συνδέεται από ένα άλλο τέλος. Αυτό το σχεδιάγραμμα κάνει το αέριο περιοχών να διοχετεύσουν με σωλήνες και τη ρύθμιση καλωδίων εύκολη και κατάλληλη.
Μηχανή αερίου

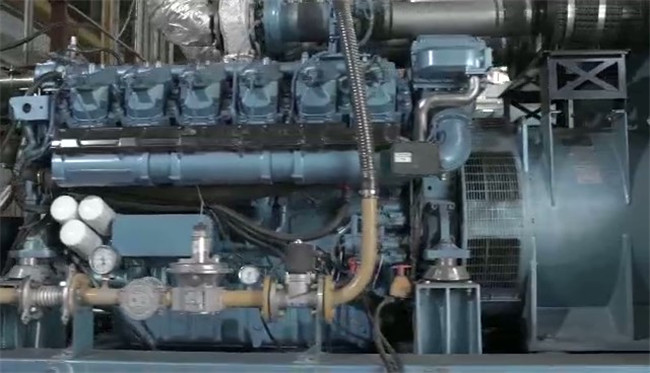

Η μηχανή αερίου Baudouin 16M33D1289NG επιλέγεται. Η μηχανή αερίου αναπτύσσεται βαθειά στα συστήματα ελέγχου καυσίμων για να βελτιώσει τις ηλεκτρικές συνθήκες για ορισμένα εργασίας αποδοτικότητάς της, αξιοπιστίας και προσαρμοστικότητας καυσίμων. Η ανάπτυξη δίνει επίσης την εκτίμηση για τη δυναμικές ανταπόκριση, τη οικονομία καυσίμων, την αξιοπιστία και την ασφάλεια.

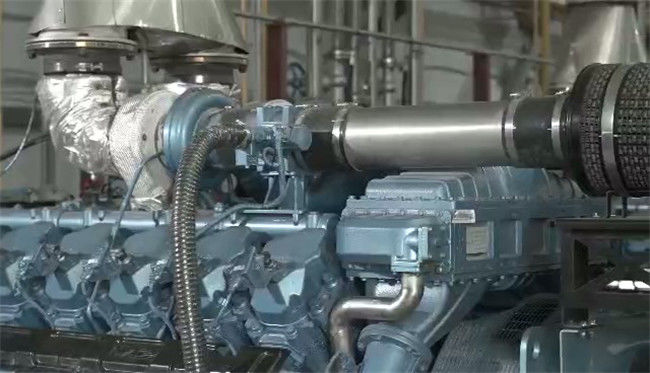

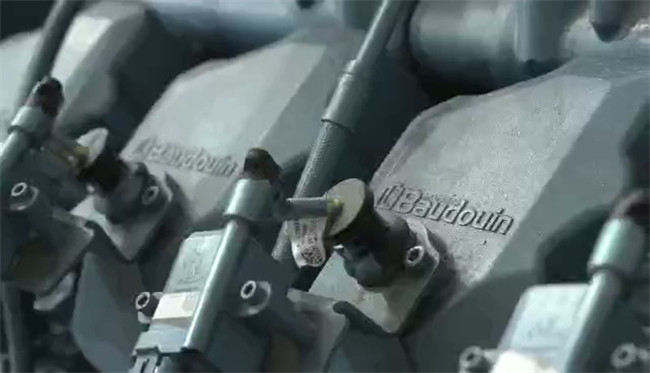

Η αποδεδειγμένη μηχανή αερίου ελέγχεται από το εισαγόμενο lean-burn σύστημα ελέγχου στενός-βρόχων αερίου που περιλαμβάνει το πιό πρόσφατο σύστημα ελέγχου Woodward, το ευφυές σύστημα ανάφλεξης Hoerbiger, υψηλός αποδοτικός στροβιλοσυμπιεστής ABB, ενιαία -εξαρτώμενη compactive ανάφλεξη κυλίνδρων, ηλεκτρικό ρυθμίζοντας σύστημα ταχύτητας, σύστημα ελέγχου στενός-βρόχων καυσίμων, self-adaptation περιβάλλοντος σύστημα και μόνος εντοπίζει και σύστημα προστασίας. Όλα αυτά τα συστήματα θα εξασφαλίσουν ακριβή και αξιόπιστο έλεγχο της μηχανής αερίου και θα εξασφαλίσουν τις οικονομικές, δυναμικές και περιβαλλοντικές αποδόσεις του. Τα συστήματα βελτιστοποιούνται επίσης από την επιχείρησή μας για να επιτύχουν την υψηλές αξιοπιστία και την αποδοτικότητα.
Σύστημα ψύξης
Το High-low οριζόντιο σύστημα ψύξης θερμοκρασίας, οι υψηλοί αποδοτικοί, χαμηλής ισχύος ηλεκτρικοί ανεμιστήρες, inter-cooler και σακακιών ο έλεγχος στενός-κύκλων ικανότητας υδρόψυξης είναι εξοπλισμένοι για να επιτρέψουν τη γεννήτρια που χρησιμοποιείται στη διαφορετική περιβαλλοντική θερμοκρασία.
Παράμετροι επιτραπέζιων 3-1:1.2MW συστημάτων ψύξης
| | Θερμαντικό σώμα σακακιών | Inter-cooler θερμαντικό σώμα |
| Σχεδιασμένη περιβαλλοντική θερμοκρασία | 50℃ | 45℃ |
| Σχεδιασμένη δύναμη ψύξης | 960kW | 130kW |
| 1200kW πλεονασμός ψύξης | 115% | 122% |
| 1100kWCooling πλεονασμός | 128% | 139% |
| 1000kWCooling πλεονασμός | 143% | 155% |
| Περιοχή θερμαντικών σωμάτων | ≥670㎡ | ≥505㎡ |
| Υλικά | Σωλήνες χαλκού/πτερύγια χαλκού | Σωλήνες χαλκού/πτερύγια χαλκού |
| Εφαρμοσμένη περιβαλλοντική θερμοκρασία | -30℃~50℃ | -30℃~45℃ |
Εναλλάκτης
Το Mecc Alte ECO46 που η αβούρτσιστη σύγχρονη alternating-current γεννήτρια με ενισχύει τα κινούμενα συστατικά επιλέγεται για να βελτιώσει την αντίσταση εναλλακτών στον αντίκτυπο φορτίων και την παρέμβαση και για να εξασφαλίσει τη μακροπρόθεσμη αξιόπιστη και σταθερή λειτουργία του.
Σύστημα ελέγχου συνόλου γεννητριών
Το σύστημα ελέγχου γεννητριών είναι DEIF που το ευφυές σύστημα ελέγχου γεννητριών που πραγματοποιεί την αυτόματη έναρξη, επιταχύνεται, άναμμα, παράλληλος, κατανομή φορτίων, χωρισμός φρένων, ψύξη και στάση. Ο τηλεχειρισμός και το σύστημα παρακολούθησης είναι επίσης διαθέσιμοι.
Τεχνικές παράμετροι γεννητριών αερίου
Πίνακας 3-2 τεχνικές παράμετροι για τη γεννήτρια αερίου 1.2MW/400V
| S.N | Στοιχείο | Παράμετροι |
| 1 | Σύνολο γεννητριών | 1.2MW γεννήτρια αερίου με το θόλο |
| 1.1 | Πρότυπο γεννητριών | EW-1200ngb-1/4A |
| 1.2 | Εκτιμημένη δύναμη | 1200kW |
| 1.3 | Εκτιμημένο ρεύμα | 2165A |
| 1.4 | Εκτιμημένη τάση | 230/400V |
| 1.5 | Εκτιμημένη συχνότητα | 50Hz |
| 1.6 | Τρόπος ξεκινήματος | DC24V ηλεκτρική έναρξη |
| 1.7 | Κανονισμός ταχύτητας | Ηλεκτρικός κανονισμός |
| 1.8 | Έλεγχος καυσίμων | Lean-burn, έλεγχος στενός-βρόχων |
| 1.9 | Ανάφλεξη | Ηλεκτρική -εξαρτώμενη υψηλής ενέργειας ανάφλεξη κυλίνδρων ελέγχου ενιαία |
| 1.10 | Έλεγχος συνόλου γεννητριών | Ξεκίνημα/στάση ένας-κουμπιών |
| 1.11 | Κατανάλωση λιπαντικών | ≤0.2g/kWh |
| 1.12 | Ηλεκτρική αποδοτικότητα | ≥40.1% (φορτίο 80%~100%) |
| 1.13 | Διαστάσεις | 9000×3000×2900mm (ύψος μετά από την εγκατάσταση 4500mm) |
| 1.14 | Καθαρό βάρος | 14900kg |
| 2 | Μηχανή |
| 2.1 | Εμπορικό σήμα | Weichai/Baudouin |
| 2.2 | Πρότυπο | 16M33D1280NG |
| 2.3 | Μετατόπιση | 52.3L |
| 2.4 | Αεραγωγός εισαγωγής | Turbocharge, αναγκασμένο Inter-cooler, δομή τέσσερις-βαλβίδων |
| 2.5 | Εκτιμημένη περιστροφή/λεπτό | 1500r/min |
| 2.6 | Ψύξη | Water-air Inter-cooler, αναγκασμένη υδρόψυξη |
| 2.7 | Λίπανση | Αναγκασμένη λίπανση παφλασμών |
| 2.8 | Θερμική αποδοτικότητα μηχανών | 42% |
| 3 | Εναλλάκτης |
| 3.1 | Εμπορικό σήμα | Mecc alte |
| 3.2 | Πρότυπο | ECO46 1S4A |
| 3.3 | Παράγοντας δύναμης | 0,8 (καθυστέρηση) |
| 3.4 | Παραγωγή της αποδοτικότητας | 95.3% |
| 3.5 | Ικανότητα εναλλακτών | 1500kVA |
| 3.6 | Φάση | 3-phase καλώδιο 4 |
| 3.7 | Βαθμός μόνωσης | Χ |
| 3.8 | Βαθμός προστασίας | IP23 |
| 4 | Σύστημα ελέγχου συνόλου γεννητριών |
| 4.1 | Εμπορικό σήμα | Deif |
| 4.2 | Πρότυπο | AGC200 |
| 4.3 | Λειτουργίες | Ξεκίνημα ένας-κουμπιών/στάση, επίδειξη στοιχείων, καταγραφή, προστασία και έλεγχος κ.λπ. |
| 4.4 | Displayer | Περιστροφή/λεπτό/πίεσης/ύδατος λιπαντικών θερμοκρασίας τρέχοντας ωρών τρέχουσα τάσης συχνότητας ενεργός διανομή φορτίων ισχύος ισχύος αντιδραστική κ.λπ. |
| 4.5 | Λειτουργίες προστασίας | Ανησυχία και αυτόματος έλεγχος για τη θερμοκρασία απόγειου, τη χαμηλή πίεση λιπαντικών, της ταχύτητας, overcurrent, της τάσης AC/DC χαμηλών/υψηλών, του βραχυκυκλώματος κ.λπ. |
| 5 | Θόλος | Dust-proof θόλος με τον εξαερισμό θετικής πίεσης |
1. Το στοιχείο είναι βασισμένο στην αξία θερμότητας σε ή επάνω από το φυσικό αέριο 35.88MJ/Nm3 που προσαρμόζεται στα πρότυπα ISO8528/1, ISO3046/1 και BS5514/1.
2. Τεχνικά στοιχεία που αποκτιούνται υπό τους τυποποιημένους όρους: βαρομετρική πίεση: 100kPa, περιβαλλοντική θερμοκρασία: 25°C, σχετική υγρασία: 30%.
3. Υπό τους τυποποιημένους όρους το στοιχείο προσαρμόζεται στο DIN ο τυποποιημένος ISO 3046/1evaluation. Η εκτιμημένη ανοχή κατανάλωσης φυσικού αερίου είναι μέσα σε ±5%.
4. Ο παράγοντας δύναμης είναι 0,8 και ανωτέρω.
5. Το NOX καπνών υποστηρίζει ≤500ppm |
- Λειτουργίες γεννητριών αερίου
- Πρότυπο ξεκινήματος
Οι γεννήτριες αερίου αρχίζουν από 24V ΣΥΝΕΧΕΣ ΡΕΎΜΑ την μπαταρία. Καμία άλλη παροχή ηλεκτρικού ρεύματος γεννητριών ή πλέγματος diesel που απαιτείται.
Υπάρχει χειρωνακτική προκύπτουσα στάση και αυτόματη στάση έκτακτης ανάγκης αποτυχίας στις περιπτώσεις της διαρροής φυσικού αερίου, overcurrent κ.λπ.
- Έλεγχος γεννητριών αερίου
Ο έλεγχος ένας-κουμπιών, η αέρος-καυσίμου αναλογία αυτόματη ρύθμιση, ο αυτόματος έλεγχος παράγοντα δύναμης, η αυτόματες αύξηση φορτίων και η μείωση μπορούν να πραγματοποιηθούν στη γεννήτρια.
Σύστημα ελέγχου γεννητριών: Το γραφείο ελέγχου έχει ένα displayer. Στο γραφείο, υπάρχουν ελεγκτές, ηλεκτρονόμοι, θρυαλλίδες, μετρητές, κουμπιά ρύθμισης, δείκτες και προκύπτον κουμπί στάσεων για να επιτηρήσουν και να ελέγξουν τη διαδικασία εργασίας της γεννήτριας.
- Προστασία γεννητριών σε περίπτωση αποτυχίας
Το σύστημα ελέγχου έχει τις λειτουργίες προστασίας και τις υγιείς/ελαφριές ανησυχίες για πέρα από το φορτίο, πέρα από το ρεύμα, το βραχυκύκλωμα, την αντίστροφη δύναμη, το underfrequency, το overfrequency, το undervoltage, overvoltage, πέρα από την ταχύτητα κ.λπ.
Για τις μικρές αποτυχίες όπως υψηλής θερμοκρασίας του δροσίζοντας νερού, η χαμηλή πίεση του λιπαντικού, πέρα από το φορτίο, αποτυγχάνει το ξεκίνημα, θα υπάρξει ελαφριά και υγιής ανησυχία και η αυτόματη ή χειρωνακτική στάση επιτρέπεται.
Για την αυστηρή αποτυχία όπως υψηλής θερμοκρασίας της μηχανής, τη χαμηλή πίεση λιπαντικών, πέρα από την ταχύτητα κ.λπ., θα σταματήσει αυτόματα και η ανησυχία θα σταλεί.
Η εγγυητική περίοδος θα είναι 12 μήνες από την ημερομηνία EXW ή 3000 ώρες της λειτουργίας, οποιοσδήποτε έρχεται πρώτα. Ο κατασκευαστής θα παράσχει το εγχειρίδιο χρηστών γεννητριών αερίου και θα εκπαιδεύσει τους μηχανικούς του αγοραστή. Οποιεσδήποτε ζημίες που προκαλούνται από το misoperation ή την ανάρμοστη λειτουργία θα είναι ευθύνη του αγοραστή.
